制造技術要求

常規的六層軟硬結合板，采用正反面激光控深切割的方式生產。激光控深切割對設備的要求較高，且激光控深切割有一定的風險性，有可能會傷到內層線路。目前客戶對產品厚度和平整度提出更高需求。六層板既有一定的撓性區域，且軟板區有焊盤開窗；也有一定的剛性區域，可節省產品內部空間，減少產品體積，提高產品性能。

制造技術難點

如圖8所示為六層軟硬結合板層次結構。傳統的六層軟硬結合板制作方法為先生產內層線路L3和L4層，線路L3上貼合保護膜C3，線路L4貼合保護膜C4，再在保護膜C3上依次貼合介質層PP23層、雙面覆銅板L1和L2層，保護膜C4上依次貼合介質層PP45層和雙面覆銅板L5和L6層。這樣制作的六層軟硬結合板，在外層激光控深切割時會有難點。激光控深切割淺了，揭蓋困難，會有硬板區FR4撕裂異常；控深切割深了，有傷內層線路風險，且生產的穩定性不高。

六層軟硬結合板制造工藝方法步驟

如圖1所示為六層軟硬結合板制造方法的流程圖，圖8為通過制造完成的六層軟硬結合板揭蓋后成品結構示意圖，其中，L1～L6  為線路層，PI為雙面軟板的板內介質層，PP23與PP45分別為雙面軟板與兩個雙面覆銅板至今的板間介質層，C3和C4分別為雙面軟板的兩面線路層上貼覆的覆蓋膜層，兩個FR4分別為兩個雙面覆銅板的板內介質層。

一種六層軟硬結合板制造工藝流程

如圖1所示，這種特定設計的六層軟硬結合板制作方法步驟如下：

步驟S1

設置雙面軟板作為內層軟板、設置兩個雙面覆銅板分別作為外層硬板。如圖8中的成品結構圖所示，軟硬結合板制作完成后，雙面軟板位于中間層，兩個雙面覆銅板分別位于雙面軟板的兩面線路層的外側。

軟硬結合板揭蓋后成品結構示意圖

步驟S2

如圖2～3所示，在雙面軟板的兩面分別制作線路層L3/L4，在雙面軟板的兩面線路層L3/L4上分別設置覆蓋膜層C3/C4；覆蓋膜層C3/C4作為雙面軟板的兩面線路層L3/L4上的保護層，將線路層L3/L4上的線路包覆起來，防止后續硬板的線路工藝中藥水對軟板上的線路進行咬蝕。

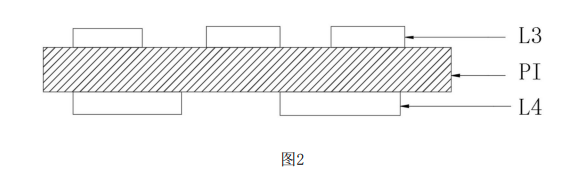

雙面軟板結構示意圖

雙面軟板貼合覆蓋膜層后結構示意圖

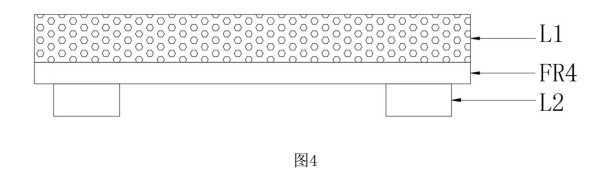

雙面覆銅板內側線路工藝后結構示意圖

步驟S3

如圖4所示，分別在兩個雙面覆銅板內側的銅箔上制作線路層  L2/L5，并蝕刻掉此銅箔上預開蓋區域的面銅、裸露出雙面覆銅板的板內介質層FR4，內側指雙面覆銅板上朝向雙面軟板的一側，例如圖8中的線路層L2/L5；先對雙面覆銅板內側的銅箔制作線路層L2/L5，是為了為后續基材復合工序做準備。蝕刻掉線路層L2/L5上預開蓋區域的銅箔，是為了為后續的激光控深切割做準備。由于激光機切割的特性為：切割FR4材質比較容易，切割銅箔會比較難，所以，先蝕刻掉FR4材質表層的銅箔再進行切割，可增大激光控深切割的精準度，便于激光切割，使激光控深切割結果會比較理想。

雙面覆銅板內側激光反切后結構示意圖

步驟S4

如圖5所示，分別從兩個雙面覆銅板的內側線路層L2/L5上沿預開蓋區域的邊沿對雙面覆銅板的板內介質層FR4進行激光切割、并在切割路線上保留3－5個連接點(例如5mm長連接位)，連接位在產品的廢料區域(通過后續的鑼形工藝可去除)，切割深度為雙面覆銅板的板內介質層FR4厚度。本步驟中，先分別反向切穿雙面覆銅板的板內介質層FR4，保留雙面覆銅板外層的單面銅箔，此操作利于后續對外層線路板L1/L6進行線路工藝后，降低開蓋區鑼形時的難易程度。鑼形時，鑼機只需要切割掉每個連接點，即可去除開蓋區的廢料。

軟硬結合板基材復合后結構示意圖

步驟S5

如圖6所示，在雙面軟板與兩個外層線路板(即雙面覆銅板)之間分別設置板間介質層PP23/PP45并進行基材復合，板間介質層  PP23/PP45對應預開蓋區域設有開窗。具體的，先將位于下方的雙面覆銅板的外層銅箔(對應后續的線路層L6)朝下設置，此雙面覆銅板的線路層L5與雙面軟板的覆蓋膜層C4之間放置板間介質層PP45，板間介質層PP45上的開窗對準雙面軟板線路層L4上的預開蓋區域位置。然后將雙面軟板的覆蓋膜層C4、板間介質層PP45和雙面覆銅板的線路層L5進行基材復合，使三者形成一個整體。同理的，接下來對雙面軟板與另一塊雙面覆銅板進行基材復合。在雙面軟板的覆蓋膜層C3與另一個雙面覆銅板的線路層L2之間放置板間介質層PP23，板間介質層PP23  上的開窗對準雙面軟板線路層L3上的預開蓋區域位置。然后將雙面軟板的覆蓋膜層C3、板間介質層PP23和雙面覆銅板的線路層L2進行基材復合，使三者形成一個整體。值得注意的是，由于板間介質層PP23和PP45采用半固化聚丙烯，其具有一定的可流動性，在基材復合的過程中，板間介質層PP23  會填充雙面覆銅板的線路層L2，板間介質層PP45會填充雙面覆銅板的線路層L5，同時，板間介質層PP23/PP45會粘和雙面覆銅板的板內介質層FR4  上的激光切割縫隙。如此，防止了在對雙面覆銅板進行外層線路層L1/L6的線路蝕刻工藝時，藥水進入雙面覆銅板內側，對內部線路層L2/L3/L4/L5造成咬蝕損害；并且，PP材料相比于FR4材料的強度稍弱，不影響后續鑼形工藝操作。

雙面覆銅板外側線路工藝后結構示意圖

步驟S6

如圖7所示，在雙面覆銅板外側的銅箔上制作線路層L1/L6，并蝕刻掉激光切割縫的銅箔，沿激光切割縫開蓋鑼形、以去除預開蓋區域的廢料，揭蓋后的軟硬結合板結構如圖8所示。基于基材復合工藝完成后，對軟硬結合板進行最外層的線路工藝。在線路工藝中，蝕刻掉線路層L1/L6上對應激光切割縫的銅箔后，激光切割縫的連接點以及基材復合過程中填充的PP膠裸露出來，使用鑼機鑼開連接點以及激光切割縫中填充的PP膠，即可將預開蓋區域的廢料揭下，完成開蓋工藝。最后再按要求印刷油墨－鍍金－文字到鑼外形成型，完成全部工藝。

制造工藝特點總結

采用兩個雙面覆銅板和雙面軟板以板疊合的方式，將雙面軟板設置在兩個雙面覆銅板之間。先制作雙面軟板的兩面線路L3/L4作為內層線路，貼合保護膜C3/C4；再分別制作兩塊雙面覆銅板的內層線路L2/L5，軟板與硬板之間用PP料作為板間介質層填充雙面覆銅板的單面線路L2/L5，沿線路層L2/L5分別對兩個雙面覆銅板的板內介質層FR4進行激光控深反切，最后制作兩塊雙面覆銅板的外層線路L1/L6，蝕刻掉預開蓋區域的銅箔，再沿著裸露的激光切割縫進行開蓋、鑼形。本方法可降低生產難度，有效降低產品厚度，提高硬板區平整度，滿足客戶需求。

軟硬結合板樣品實拍圖
