柔性PCB電路板是一種可撓曲的電路板，它具有薄的絕緣基材和表面上的導電線路。FPC軟板的主要特點是在不改變基材的情況下，可以通過彎曲和扭轉來實現電路組件之間的連接。FPC電路板的厚度通常在0.03mm-0.2mm之間（特殊超薄軟板除外），柔軟度主要由基材的性質決定，而導電率則受導電材料和線路厚度的影響。
FPC的制造工藝主要包括以下步驟：
1.切開材料
這是每個FPC柔性線路板生產都必須經歷的過程，對基材進行初步裁剪，這樣做的目的是為了盡可能的減少多于的浪費。開料的時候裁剪較大的話就會使得多余材料造成浪費。
2.化學清洗
這一步主要是為了清洗掉導電基材上面的氧化層，銅箔上面的氧化銅如果不清洗的話，會對線路板產生持續性的氧化，這對于FPC線路板的實際使用壽命是一種損耗。
3.內層抗蝕干膜（FPC柔性線路板）
這一步首先是要將線路制作到菲林上面，在使用曝光機將菲林上面的線路曝光在貼附了抗蝕干膜（感光膜）的基材上面，這樣就可以將線路轉移到銅箔上面。
4.酸性蝕刻（FPC軟板線路蝕刻）
使用化學蝕刻的時候，對于FPC軟板是采用鹽酸或者硫酸等酸性容易，但在蝕刻硬質線路的時候是使用氨水等容易顯酸性。
5.化學清洗
這一步是為了防止蝕刻所殘存的溶液在線路中，之后在使用等離子清洗掉FPC線路板上面的異物。
6.內層覆蓋膜對位
在這一步驟之前首先要將軟板覆蓋膜的外型制作成形，再將覆蓋膜和FPC線路板進行對位使用烙鐵在焊盤上進行初步固定。
7.壓合
壓合分為快壓和慢壓，對于這種還要經過多次壓合的制作過程，初次壓合都是使用快壓機，這個時候會將壓合后所允許的最大厚度在資料中標準清楚。壓合后進行檢查是否有壓合氣泡、溢膠等問題。
8.烘烤
這一步是為了將線路板和膠之間的充分結合，銅箔和覆蓋膜之間使用的膠在高溫烤之后流動平鋪，將使得結合更加完整
9.在FPC線路板上面印刷字符
也是要將菲林上面的字符，制作到網版上面，在使用網版將字符印刷到FPC線路板上面。檢查字符是否有漏印或者少印等現象。
10.終檢
這是所有FPC線路板都必須進行的一個過程，這是柔性線路板在生產車間檢驗的最后一道保證。
在FPC軟板制造過程中，需要選擇合適的材料，包括導電材料、絕緣材料和焊盤材料等。導電材料主要選擇銅和鎳，銅的導電性好但易氧化，而鎳則在高溫下具有較好的穩定性。絕緣材料則選擇聚酰亞胺（PI）和聚酯（PET），其中PI具有較好的耐高溫性和絕緣性能，而PET則具有較好的柔軟性和穩定性。焊盤材料通常選擇鎳片或銅片，以提供良好的可焊性和導電性。
在選擇材料時，需要根據電路要求進行選擇。例如，對于需要承受高溫的電路，應選擇耐高溫性能好的材料；對于需要頻繁彎折的電路，應選擇柔軟度高的材料。
FPC電路板具有以下優點：
a. 輕薄短?。河捎贔PC電路板采用柔性材料制造，因此可以做得非常輕薄短小，有利于縮小電子產品的體積和重量。
b. 易彎曲折疊：FPC電路板可以方便地彎曲和折疊，使得電子產品可以更加靈活地組裝和使用。
c. 透氣防潮：FPC電路板的絕緣材料具有較好的透氣防潮性能，可以有效地保護電路免受水分和塵埃的侵害。
d. 可靠性高：由于FPC電路板的制造過程中采用了先進的工藝和材料，因此具有較高的可靠性和穩定性，可以滿足各種惡劣環境下的使用要求。
e. 制造成本低：雖然FPC電路板的制造工藝復雜，但批量生產時，其制造成本相對較低，有利于降低電子產品的整體成本。
與傳統PCB電路板相比，F(xiàn)PC電路板具有更好的靈活性和適應性，因此在現代電子產品中得到廣泛應用。

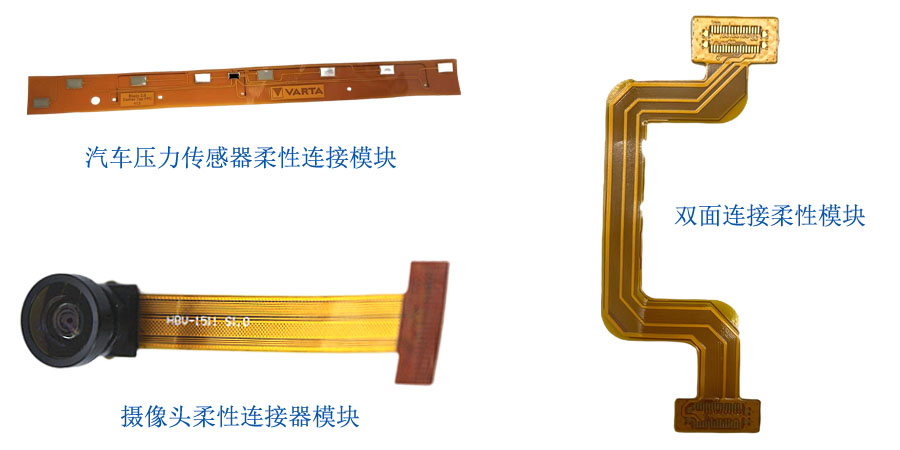

FPC電路板廣泛應用于各種領域，特別是消費電子、物聯網、醫療設備和汽車電子等領域。在消費電子領域，F(xiàn)PC電路板主要用于手機、筆記本電腦、可穿戴設備等產品中；在物聯網領域，F(xiàn)PC電路板主要用于智能家居、智能城市、智能農業等物聯網設備中；在醫療設備領域，F(xiàn)PC電路板主要用于醫療監護儀、心電圖機、B超機等醫療設備中；在汽車電子領域，F(xiàn)PC電路板主要用于汽車導航、汽車音響、汽車電子控制等汽車電子產品中。另外目前新興行業新能源汽車的動力儲能就用到CC電芯集成塊，其核心就是fpc軟板。在這些領域中，F(xiàn)PC電路板都具有輕薄短小、易彎曲折疊、可靠性高等優點，為產品的升級和創新提供了更好的支持。
在進行FPC設計時，需要遵循以下原則：
a. 保持電路完整性：設計時應確保電路的完整性和可靠性，滿足電子產品的功能需求。
b. 提高電路性能：在滿足電路功能的前提下，設計時應盡量提高電路的性能，包括減小電阻、減小干擾和提高穩定性等。
c. 增強安全可靠性：設計時應注意提高電路的安全性和可靠性，防止電路過熱、過流、過壓等危害使用者安全的情況發生。
d. 根據具體電路要求制定設計方案：設計方案應根據具體電路的要求進行制定，包括電路板尺寸、布線方式、連接方式等方面都需要注意。例如，對于需要承受高溫的電路，應選擇耐高溫性能好的材料；對于需要頻繁彎折的電路，應選擇柔軟度高的材料。
